Acero USD-ESR 1.2344
Un acero para herramientas de trabajo en caliente.
¿Qué es el acero USD-ESR 1.2344?
USD-ESR (1.2344) es un acero para herramientas de trabajo en caliente de alineación Cr-Mo-V con una resistencia a las altas temperaturas y una mayor resistencia al desgaste a altas temperaturas que el acero USN (1.2343). USD-ESR (1.2344) es más resistente al choque térmico y puede enfriarse en agua y se caracteriza por su alta templabilidad.
Este grado de acero USD-ESR (1.2344) se produce por el proceso de refusión por electro escoria. El cual tiene las siguientes ventajas: mayor isotropía, lo que aumenta la resistencia, y mayor grado de pureza. Y, además, cumple con los requisitos de NADCA #207-2018.
Nro. de material |
Nombre corto |
Nombre de marca |
1.2344 | X40CrMoV5-1 | USD-ESR |
Aplicaciones del acero USD-ESR 1.2344
- Herramientas de prensas de extrusión para el procesamiento de metales ligeros, como troqueles, herramientas para cámaras, porta terrajas, mandriles a presión, válvulas de vástago y cuchillas grandes.
- Mandriles a presión y válvulas para procesamientos de metal pesado y acero en prensas de extrusión.
- Herramientas de fundición a presión como placas de modelaje, válvulas, núcleos, expulsores, casquillos de inyección de bebederos y accesorios de llenado en el proceso de metales ligeros y aleaciones de zinc.
- Un acero estándar para la fabricación de moldes que requieren altos procesos de cierre y ajustes, presiones de inyección y una alta resistencia a la abrasión. También para moldes pequeños y de medianas dimensiones.
- Máquinas para forjar, forjas de modelaje a compresión, insertos, perforadoras y mandriles para acero y metales ligeros y pesados.
- Acero para temple, para producciones de grandes tiradas. Resistente a la deformación y mantiene una alta calidad de la pieza, por su buena resistencia a la fatiga térmica.
FICHA TÉCNICA
Conoce todas las propiedades y características técnicas del grado de acero USD – ESR 1.2344.
ANÁLISIS QUÍMICO
Composición química de aleación en % | |||||
C | Si | Mn | Cr | Mo | V |
0,40 | 1,00 | 0,40 | 5,20 | 1,30 | 1,00 |
PROPIEDADES FÍSICAS
Temperatura en °C | 20 – 100 | 20 – 200 | 20 – 400 | 20 – 600 |
Expansión térmica en 10-6m/m x K | 10,3 | 11,3 | 12,2 | 12,8 |
Temperatura en °C | 20 | 200 | 400 |
|
Conductividad térmica en W/m x K | 25,5 | 27,1 | 27,7 |
|
Temperatura en °C | 20 |
|
|
|
Densidad en g/cm3 | 7,8 |
|
|
|
Temperatura en °C | 20 |
|
|
|
Límite Elástico en GPa | 215 |
|
|
|
PROCESAMIENTO DE PLACAS DEL ACERO USD-ESR 1.2344
TRATAMIENTO TÉRMICO
Estado suministro recocido blando | Temperatura | 820 – 840 °C. |
Enfriamiento | Enfriamiento en horno lento. | |
Dureza | máx. 220 HB. | |
Temple | Temperatura Austenización | 1020 – 1040 °C. |
Enfriamiento | Enfriamiento por aire, temple de aproximadamente 540 °C, aceite/polímero. Interrumpir el enfriamiento en aceite o polímero a 230 – 280 °C o endurecimiento al vacío. | |
Revenido | Temperatura | 520 – 700 °C. |
Dureza | Ver la curva en el diagrama de revenido. | |
Nitruración | Posible |
|
Precalentar antes de usar | Temperatura | 150 – 350 °C esencial. |

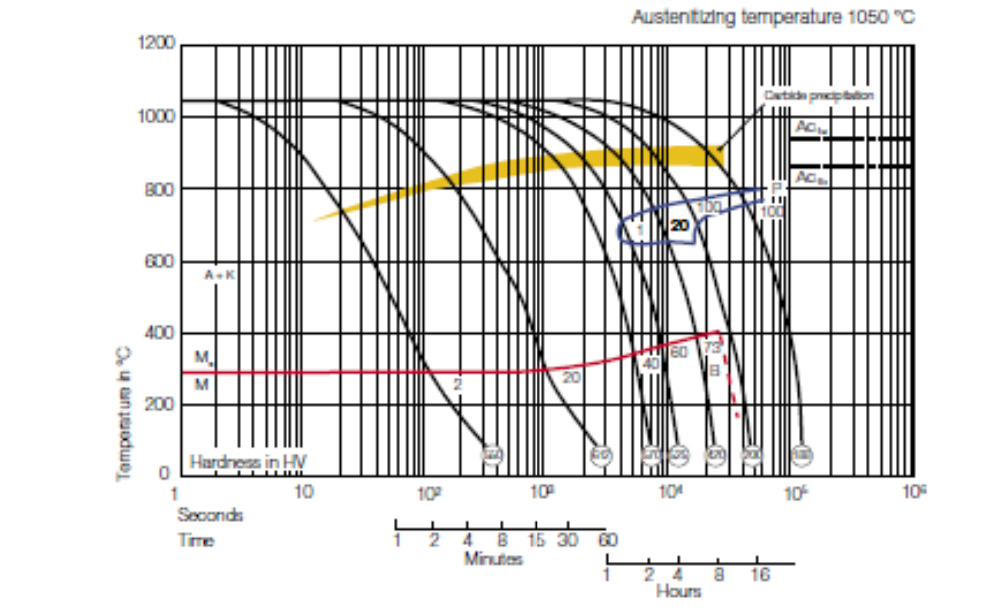

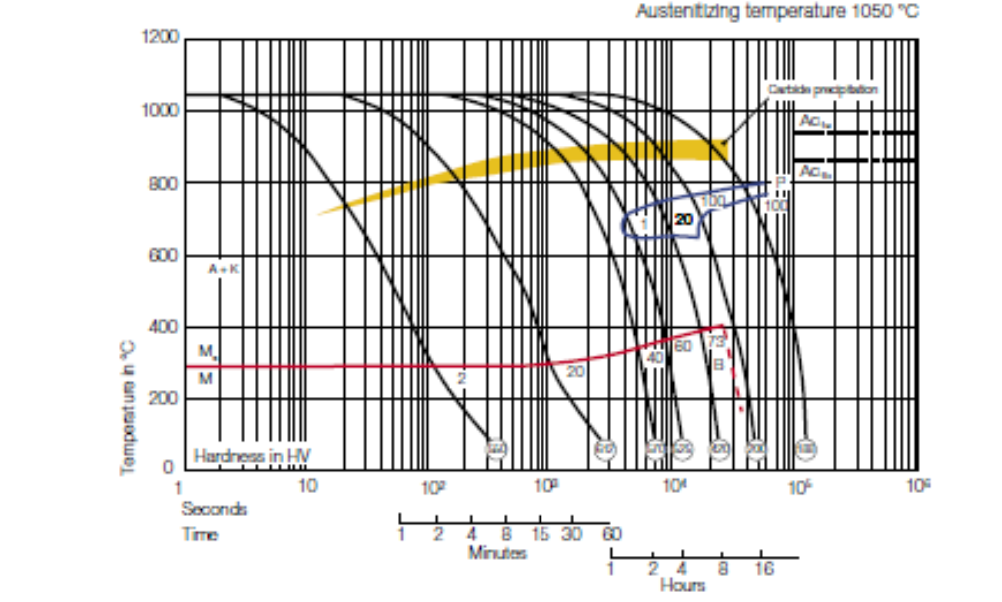

TTT Diagrama de transformación temperatura - tiempo continuos
Resistencia al impacto KCV en dirección longitudinal para un pretemplado 400 HB, de 100 mm de espesor (4”).

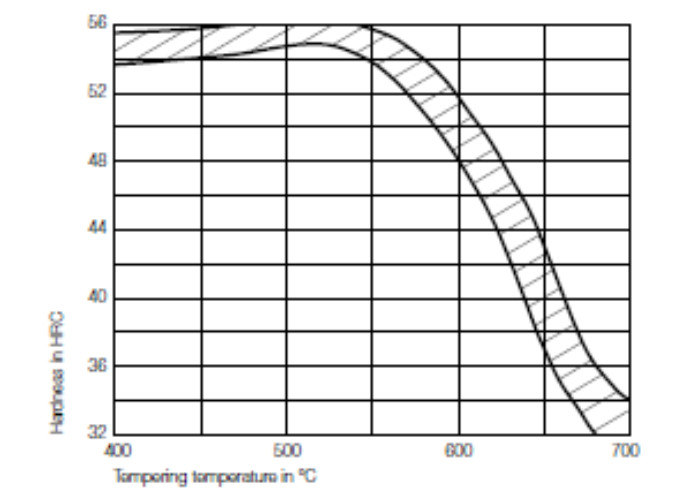

Diagrama de revenido
Diagrama de resistencia a altas temperaturas
